기존의 OSD 칩은 영문 위주였지만 이번에 개발된 FOSD
시리즈는 자체 한글 출력이 가능한 OSD IC입니다. 자유로운 한글출력으로 귀사
제품의 가치를 한층 높이고 사용자에게 보다 직관적인 사용환경을 제공할 수 있습니다.
[Japanese][Chinese]
FOSD06H 의 특징
- 단 색, 단 채널의 NTSC 와 PAL 비디오용 OSD
- 자유로운 한글 출력으로 모든 한글 글자 표출 가능
- 한글, 영어, 일본어, 특수문자 지원
- 자음,모음 출력으로 한글 오토마타 구현 가능(ㄱ,ㄴ,ㄷ,ㅏ,ㅑ,ㅚ ...)
- 중국어 간체 3천 여 문자 지원 가능
- 16 x 18 픽셀 문자 크기
- 세로 12 줄 x 가로 24 문자 표시 가능
- 간단한 제어 방식 (PC 시리얼 포트로 제어 가능)
- UART 또는 I2C 외부 인터페이스
- Blink, Invert, Outline, Background 효과
- NTSC, PAL 비디오 형식 자동 판별
- Video Loss detection - 입력 비디오의 출력 차단 기능
- 내부동기 모드로 입력 비디오가 없는 경우에도 OSD 출력
- 2배, 3배 글자크기 설정
- Privacy Zone 기능 (옵션사항)
- 최대 127개 연결 공통 제어 가능
- 부드러운 수평 문자 스크롤 기능 (옵션사항)
- 단독 실행을 위한 EEPROM 백업기능 (옵션사항)
- 사용자 문자 추가에 대한 비용이 없음 (Flexible)
- LQFP 48핀 패키지

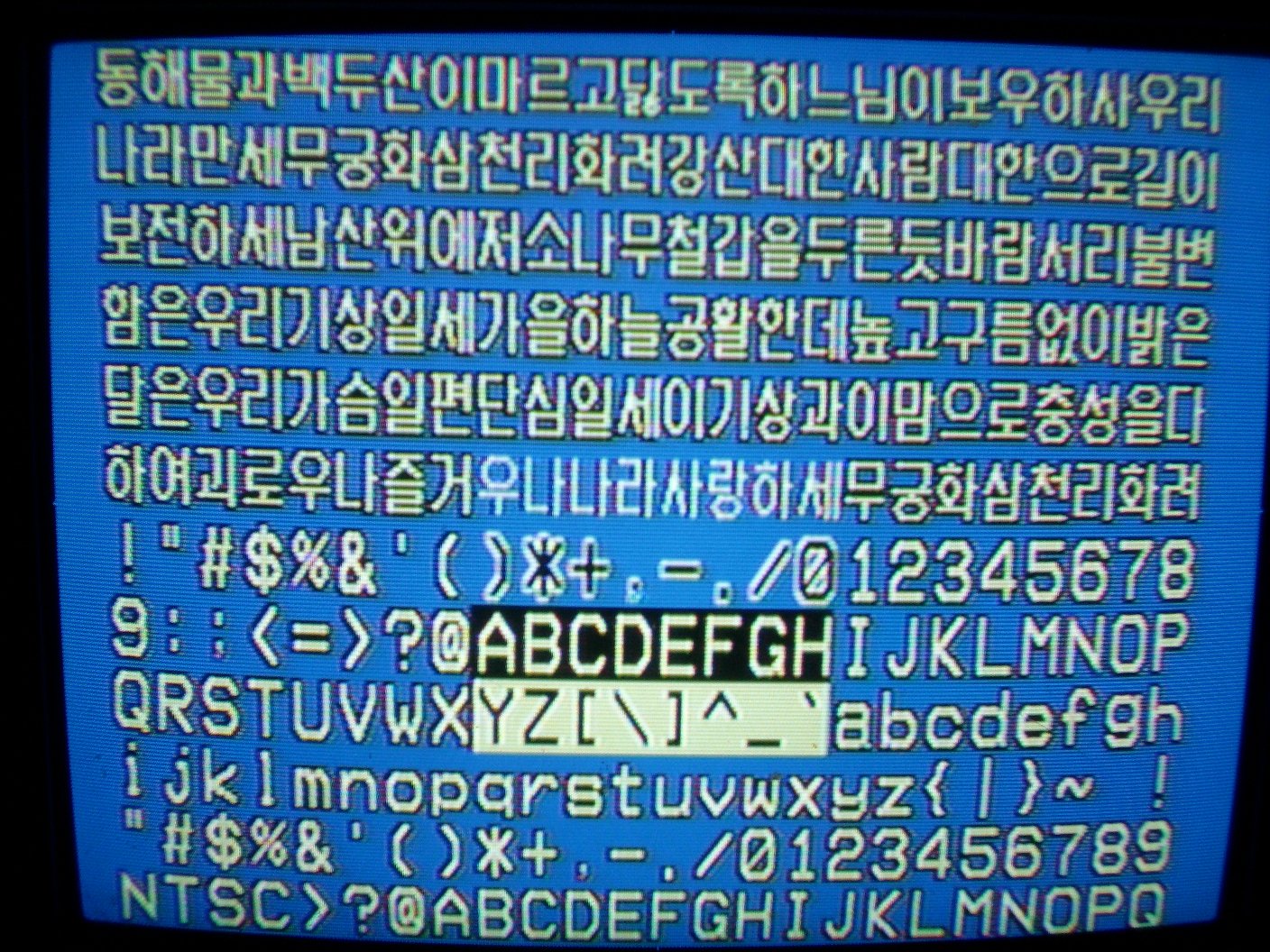

그림1. 문자 효과가 적용된 FOSD 의 실제 출력화면 예 (클릭하면 크게 보실 수 있습니다.)
이제 한글 출력이 자유로워 집니다!
(* 위 이미지는 이해를 돕기위해 연출된 가상의 이미지입니다.)
기존에 영문
OSD를 사용하던 환경에서는 불가능하던 일들이 가능해 집니다. 지금까지는 위와 같은 CCTV화면을 주변에서 쉽게 보기 어려웠습니다. 바로
한글을 지원하는 OSD 칩이 없었기 때문입니다. 이제 영문으로는 어려웠던 간결하고 명확한 한글 지명 표시가 가능해져 CCTV 영상 관리가
쉬워지게 됩니다. 그리고 한글 도움말 기능을 제공해 사용 편의성을 높이는 것도 가능합니다. 이제부터 대한민국에서 한글 OSD가
당연하고 자연스러운 시대가 될 것입니다.
OsdLocate(1,1); OsdPutStr(PAGE_KOREAN, “아름다운 우리
강산”); OsdLocate(2,1); OsdPutStr(PAGE_ENGLISH, “Best
Korea”); OsdLocate(3,1); OsdPutStr(PAGE_KOREAN, “한글영문 혼합 출력
Test!”);
