miniJTAG2
(AVR JTAGICE
mkII compatible)
AVR
JTAGICE mkII 호환 4배 빠른 초고속 에뮬레이터 English
- miniJTAG2 설명서: miniJTAG2.pdf
(109KB)
- JTAGICE mkII 버전 변경 프로그램:
VersionChanger2.0.zip
(190KB)
- 펌웨어 업그레이드 프로그램:
JtagUpgrade2.0.zip
(197KB)
- 최신 펌웨어 버전 1.3.1 (2016-09-29): minijtag2_1.3.1.zip
(54KB)
- AVR Studio 4.19 다운로드: AvrStudio4Setup.exe
(124MB) --- 권장함
- AVR Studio 4.19 용 윈도우즈 10 드라이버
(Win XP ~ Win 10):
Atmel
USB Installer 7.0.888 (Atmel Studio 7 과는 호환되지
않습니다.)
- miniJTAG2에서 ISP모드로 ATmega8
사용하기: atmega8.zip
(95.5KB)
-
- Atmel Stuido 7 관련
가급적 AVR Studio 4.19 를 설치해 사용하실 것을 권장합니다.
Atmel
Studio 7 에서 펌웨어를 업그레이드 하라고 나올 경우 하드웨어가
다르기 때문에
직접 업그레이드는 불가합니다.
VersionChanger
로 master: 0727, slave: 0727 로 JTAGICE mkII 버전을 변경하셔야
합니다.
버전이 맞지 않을 경우 Atmel Studio 7이 설치된 폴더의
tools/JTAGICEmkII 폴더로 이동해
jtagicemkii_fw.zip 파일의
압축을 풀면 avrtools_fw.xml 파일에 버전 정보가 있습니다.
|
Atmes Studio
버전
|
JTAGICE mkII
펌웨어 버전
|
|
Atmel Studio 7.0
(Build 2397)
|
0727
|
|
Atmel Studio 7.0
(Build 1931)
|
0727
|
|
Atmel Studio 6.2
|
0725
|
|
Atmel Studio 6.1
SP2
|
0724
|
|
Atmel Studio 5.1
|
0720
|
|
Atmel Studio 5.0
|
0712
|
|
AVR Studio 4.19
|
0616
|
>>
miniJTAG2 전용
게시판
국내 최초로 개발된 AVR 용 JTAG 에뮬레이터로
JTAGICE mkII 와 호환 가능한 제품입니다.
기존 호환 제품과 달리
모든 기능을 자체 개발한 제품으로 초소형 크기이지만 JTAGICE mkII 보다
4배 이상 고속으로 동작합니다.
개발 과정이 빈번한 소스코드 수정과
프로그램 다운로드의 반복임을 고려하면 많은 개발시간을 줄일 수
있습니다. 또한 빠른 다운로드로 생산시간도 획기적으로
단축시킬 수 있어 AVR 개발자 및 회사를 위한 필수
제품입니다.
지원 기능
- AVR Studio 4 와 연동 가능 (USB드라이버
공용으로 JTAGICE
mkII 로 인식됨)
- JTAG을 통한 AVR 플래시 프로그램 및 디버깅 지원
(모든 JTAG지원 AVR 시리즈)
- ISP를 통한 AVR 프로그램 다운로드
지원
- JTAG을 통한 XMEGA 플래시 프로그램
및 디버깅 지원
- PDI를 통한 XMEGA 플래시 프로그램
및 디버깅 지원
- debugWIRE를 통한 AVR 디버깅 지원
- 1.5V ~ 5.5V 타겟 전압 지원
- 자체 펌웨어 업그레이드 기능
지원하지 않는 기능
다음 항목은 지원하지 않는
기능들 입니다. 구입 전에 반드시 확인하시기 바랍니다.
동작 속도 비교

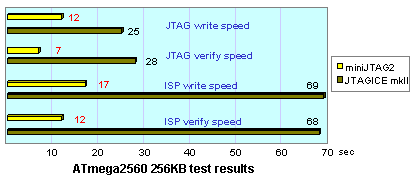

자체 테스트 결과 JTAGICE mkII 보다 4배 이상 고속으로
동작합니다. 아래 그래프는 ATmega2560 에 256KB 데이터를 기록하는
테스트를 JTAG 모드와 ISP 모드로 각각 실시한 결과입니다.
컴퓨터 칩셋에 따라 측정 결과는 차이가 날 수 있습니다.
플래시 write의 경우 2배 정도
밖에 빠르지 않은것 처럼 보이나 실제 기록이 완료될 때까지 계속 대기하는
시간이 있기 때문에 그런 것으로 볼 수 있습니다. 대기시간이 없는 verify
의 경우가 제대로 된 비교가 될 것입니다.
보통 양산 시에는 verify 까지 실행하기 때문에 전체적으로
비교해 보면 JTAG 모드의 경우 53초 대 19초로 2.7배, ISP 모드의 경우는
137초 대 29초로 4.7배 고속으로 동작한다고 볼 수 있습니다.
구형
JTAGICE를 사용하면서 JTAG의 속도에 불만이 계셨던 분들은 체감속도가 10배
정도 향상되는 것을 느끼실 수 있습니다.
제품 구성
- miniJTAG2 본체
- JTAG 케이블 (10핀)
- ISP 케이블 (6핀)
- PDI 케이블 (6핀)
- USB 연장 케이블
|
