USBScope
간이형 USB 오실로스코프, 로직 아날라이저

학생 및 아마추어를 위한 저렴한 USB 용 디지털 오실로스코프 제품입니다.
전문 엔지니어, 특히 펌웨어 개발자를 위해서도 넓은 화면과 긴 시간동안 파형 캡처 및 저장이 쉽고 고가 제품에서만 가능한 자유로운 파형 확대 기능이 있어 보조 측정기로도 아주 유용합니다.
또한 12MHz 샘플링 제품도 최소 6MHz, 즉 167ns 의 신호를 측정할 수 있기 때문에 대부분의 아날로그 오디오, 비디오나 마이크로컨트롤러를 사용하는 제품 개발에 무리 없이 활용하실 수 있습니다.

저렴한 가격으로 나만의 디지털 스토리지 오실로스코프를 장만해 보세요!

오실로스코프 전용 제품 사양

Model name	S102	S202	S401
Sample rate	12MHz	20MHz	40MHz
A/D resolution	8 bit
Channels	2	2	1
Input voltage	-10V ~ +10V (78mV step) AC/DC coupling (per software)
PC interface	USB 2.0 high speed 480 Mbps
Power	Via USB

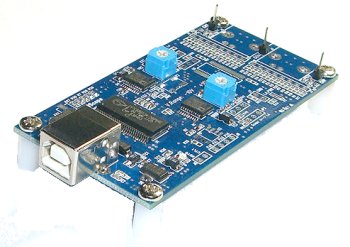

(PCB 크기: 9 cm X 4.5 cm)

주의) PC 측에 USB 2.0 'High Speed' 480Mbps 지원 포트가 필수 입니다.
구형 USB 1.1의 12Mbps 'Full Speed' 포트는 지원하지 않습니다.
주의) USB 포트에 다른 장치를 연결하여 함께 사용하는 경우나 PC가 다른 작업으로 바쁜 경우에는 동작속도가 저하되어 제 성능이 나오지 않을 수 있습니다.)
주의) 20MHz 와 40MHz 제품은 USB 성능을 최대로 활용하기 때문에 경우에 따라 신호를 놓치는 경우가 발생할 수도 있습니다. 샘플링 속도 보다 신뢰도를 높일 경우 오실레이터를 낮은 주파수로 교체하십시오.

오실로스코프 및 로직 아날라이저 겸용 제품 사양

Model name	SL102	SL202	SL401
Sample rate	12MHz	20MHz	40MHz
A/D resolution	8 bit
Ananlog channels	2	2	1
Analog input voltage	-10V ~ +10V (78mV step) AC/DC coupling (per software)
Digital Channels	16		8
Digital input voltage	1.5V ~ 5.5V
PC interface	USB 2.0 high speed 480 Mbps
Power	Via USB

주의) 현재 로직 아날라이저용 PC 소프트웨어는 신호 캡처 기능 까지만 지원 됩니다. 프로토콜 분석 기능은 차후 업그레이드를 통해 지원될 예정입니다. (필요하신 분들을 위해 미리 정보를 공개하고 있습니다.)

오실로스코프 기능

아날로그 신호의 전압 및 시간의 실시간 파형 관측
일반 오실로스코프 보다 훨씬 넓은 쾌적한 화면뷰 제공
고가 제품에서만 지원되는 자유로운 파형 확대가 가능해 확대시 파형이 뭉게지지 않음
자동 전압 트리거 및 One Shot 트리거
긴 시간 동안 연속된 파형을 기록하는 캡처 모드 (모델에 따라 최대 30 ~ 60 초 동안)
소프트웨어 처리를 통한 다운 샘플링 지원
측정된 신호를 데이터 파일, 텍스트 파일 또는 이미지 파일로 저장
저장된 데이터 파일 열어보기
BNC커넥터 장착 가능 (일반 오실로스코프용 프로브 사용 가능)
PC 소프트웨어 업그레이드를 통한 성능 향상 및 기능 추가

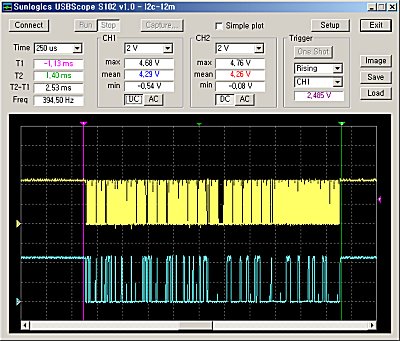

비디오 신호 실시간 측정 demo video

2초간 비디오 신호 캡쳐 demo video

OneShot 트리거 demo video

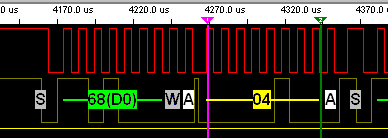

I2C 버스 신호 캡처 demo video

로직 아날라이저 기능

최대 16 채널의 디지털 신호를 지정된 시간 동안 캡처
SPI, I2C, UART 등 알려진 프로토콜 분석기능 (소프트웨어 기능 추가 예정)

Download

USBScope manual: USBScope_manual_k.pdf (438KB)
USBLogic manual: USBLogic_manual_k.pdf (51KB)
USB driver: usbscope_driver.zip (111KB)
Windows7에서 드라이버 설치 방법: win7_driver_k.pdf (192KB)
USBScope S102 software: USBScopeS102_v1.03.zip (191KB)
USBScope S202 software: USBScopeS202_v1.03.zip (191KB)
USBScope S401 software: USBScopeS401_v1.03.zip (191KB)
USBScope Logic SL102 software: USBScopeSL102_v1.03.zip (356KB)
USBScope Logic SL202 software: USBScopeSL202_v1.03.zip (356KB)
USBScope Logic SL401 software: USBScopeSL401_v1.03.zip (356KB)
Oscilloscope sample capture file: i2c_12m_sample.dsz (95.4KB)
오실레이터 변경 문서: replace_oscillator_k.pdf (23.6KB)

오실로스코프 전용 제품 구성

USBScope 본체 1개
측정용 테스트잭 3개 (S401은 2개)
테스트잭용 집게 3개 (S401은 2개)

로직 아날라아저 겸용 제품 구성

USBScope 본체 1개
측정용 테스트잭 3개 (SL401은 2개)
테스트잭용 집게 3개 (SL401은 2개)
로직 신호 연결선 16개 (SL401은 8개)
로직 전원 연결선 1개

(USB 케이블은 따로 구매하셔야 합니다.)

구매 정보

[ 부가세 별도]

USBScope S102 (Oscilloscope 2ch, 12MHz)	\120,000	구매하기
USBScope S202 (Oscilloscope 2ch, 20MHz)	\145,000	구매하기
USBScope S401 (Oscilloscope 1ch, 40MHz)	\145,000	구매하기
USBScope SL102 (Oscilloscope 2ch, 12MHz + Logic Analyzer 16ch)	\168,000	구매하기
USBScope SL202 (Oscilloscope 2ch, 20MHz + Logic Analyzer 16ch)	\185,000	구매하기
USBScope SL401 (Oscilloscope 1ch, 40MHz + Logic Analyzer 8ch)	\185,000	구매하기

*구매후 프로그램 등록을 위해 키 파일을 E-메일로 보내주시기 바랍니다.

무통장 입금만 가능하고 우체국 빠른등기로 배송되며 배송기간은 하루 입니다. 토요일은 우체국에서 배송되지 않습니다. 오후 4시 30분 이후 입금확인된 경우는 다음날 발송되며 제품 준비 등 내부 사정에 따라 하루 정도 발송이 늦어질 수 있습니다.
